在石油化工、電力能源、市政供水等工業領域，閥門法蘭連接的密封性與安全性，完全依賴于 “螺栓 + 扳手” 的精準匹配 —— 螺栓選不對，輕則介質泄漏、設備停機，重則引發爆炸、環境污染等重大事故；扳手用錯，不僅會導致螺栓滑角、螺紋損傷，更會破壞預緊力平衡，間接引發密封失效。

本文結合國標 HG/T 20592、GB/T 9119 及美標 ANSI B16.5 等主流標準，參考對夾蝶閥、通用閥門配套參數表（含 DN10-DN500 規格）與緊固件扳手大全，從 “螺栓選型核心邏輯”“扳手適配規則”“實操誤區與案例” 三大板塊，展開 1 萬字深度解析，為現場選型、安裝及維護提供可落地的技術方案。

第一章 閥門法蘭盤配套螺栓選型：標準為基，工況為綱

閥門法蘭盤配套螺栓（又稱法蘭連接螺栓 / 螺柱）的選型，絕非 “看直徑、估長度” 的簡單操作，而是需圍繞 “法蘭標準、工況參數、密封需求” 三大核心，形成 “標準匹配→工況適配→細節校驗” 的閉環邏輯。以下從選型依據、關鍵參數、材質選擇、規格對應表四大維度，拆解實操方法。

1.1 螺栓選型的 3 大核心依據：先定標準，再配參數

螺栓選型的第一步，是明確閥門法蘭的 “標準體系” 與 “工況邊界”，避免因基礎信息錯配導致后續選型全錯。

1.1.1 依據 1：法蘭標準體系 —— 決定螺栓的 “基礎規格框架”

不同國家 / 行業的法蘭標準，對同一公稱通徑（DN）的 “螺栓孔數量、孔徑、分布圓直徑” 有明確規定，直接決定螺栓的 “直徑、數量、長度上限”。目前工業領域主流標準分為三大類，其螺栓適配邏輯差異顯著：

實操要點：拿到閥門法蘭后，需先查看法蘭標識（如法蘭側面刻的 “HG/T 20592 DN100 PN2.5”），再對應查該標準的 “法蘭連接尺寸表”，確定螺栓的 “數量、孔徑”—— 例如 HG/T 20592 中，DN100 PN2.5 的法蘭為 “8 個螺栓孔，孔徑 23mm”，則螺栓直徑需選 M20（螺栓直徑比孔徑小 0.5-1mm，確保順利穿入）。

1.1.2 依據 2：工況參數 —— 決定螺栓的 “強度與材質”

工況參數（壓力、溫度、介質）是螺栓 “強度等級、材質” 的核心決定因素，需避免 “小馬拉大車”（強度不足斷裂）或 “過度選型”（成本浪費）。

? 壓力等級（PN/Class）：壓力越高，螺栓需承受的 “預緊力” 越大，強度等級需越高。

例：PN1.0MPa（低壓）的自來水閥門，選 4.8 級碳鋼螺栓即可；PN10MPa（高壓）的蒸汽閥門，需選 10.9 級合金結構鋼螺栓；PN42MPa（超高壓）的反應釜閥門，需選 12.9 級高強度合金鋼螺栓。

? 介質溫度：溫度不僅影響螺栓強度，還會引發 “熱脹冷縮” 與 “蠕變”（高溫下緩慢變形）。

例：≤80℃（常溫）的冷卻水管路，螺栓無特殊溫度要求；200-400℃（中高溫）的熱油管道，需選耐蠕變的 35CrMoA 材質；≥400℃（高溫）的鍋爐閥門，需選 25Cr2MoVA 或 Inconel 合金材質。

? 介質腐蝕性：腐蝕性介質會導致螺栓銹蝕、強度下降，需按腐蝕等級匹配材質。

例：弱腐蝕（冷卻水）選 304 不銹鋼；中腐蝕（稀硫酸）選 316L 不銹鋼；強腐蝕（濃鹽酸、氯氣）選哈氏合金 C276；超低溫腐蝕（LNG，-162℃）選 09MnNiD 低溫鋼。

1.1.3 依據 3：密封墊片類型 —— 決定螺栓的 “預緊力需求”

法蘭密封墊片的 “壓縮量、回彈率” 不同，對螺栓預緊力的要求也不同，間接影響螺栓的 “強度等級” 選擇：

實操案例：某化工企業的 DN200 PN4.0MPa 法蘭，配金屬環墊（預緊力需求高），若錯選 8.8 級螺栓，螺栓預緊力不足，會導致墊片無法密封，出現介質泄漏；需更換為 10.9 級螺栓，才能滿足預緊力要求。

1.2 螺栓選型的 4 個關鍵參數：精準計算，避免錯配

明確基礎依據后，需進一步確定螺栓的 “公稱直徑、有效長度、強度等級、螺紋類型”4 個關鍵參數，每個參數都有嚴格的計算或查表邏輯。

1.2.1 參數 1：公稱直徑（螺紋規格）—— 按法蘭孔徑匹配

螺栓公稱直徑（如 M16、M20）需與法蘭孔徑 “間隙配合”，即螺栓直徑 = 法蘭孔徑 - 0.5-1mm（確保螺栓能輕松穿入，且無過大晃動）。

查表速配法：直接參考對應法蘭標準的 “連接尺寸表”，無需手動計算。以 HG/T 20592-2009 為例，部分 DN 對應的螺栓直徑如下：

1.2.2 參數 2：有效長度 —— 按 “法蘭 + 墊片 + 螺母” 厚度計算

螺栓有效長度（從頭部底面到螺紋末端的長度）是最易出錯的參數，過短會導致螺母無法擰滿螺紋，過長會導致螺栓突出螺母過多，影響安全。

計算公式：

有效長度 L = 法蘭厚度（H） + 墊片厚度 + 螺母厚度（h?） + 2-3 個螺紋牙余量（ΔL）

? 法蘭厚度（H）：查法蘭標準表，如 HG/T 20592 中 DN100 PN2.5 的法蘭厚度為 22mm；

? 墊片厚度：非金屬墊片 3-5mm，石墨復合墊 2-3mm，金屬環墊 1-2mm；

? 螺母厚度（h?）：公制螺母厚度按 GB/T 6170，如 M20 螺母厚度為 18mm；

? 螺紋牙余量（ΔL）：2-3mm（確保螺母擰入后，螺紋末端仍有 2-3 牙外露，避免未擰滿）。

計算案例：DN100 PN2.5 法蘭（H=22mm）+ 石墨復合墊（h=3mm）+ M20 螺母（h?=18mm）

則 L=22+3+18+3=46mm，實際選型需選標準長度（優先選 50mm 或 55mm，避免非標準長度采購困難）。

注意事項：若法蘭為 “對夾式”（如對夾蝶閥），需計算 “兩個法蘭厚度 + 墊片厚度”，例：對夾蝶閥 DN50 PN10，兩個法蘭厚度各 18mm，墊片厚度 3mm，M16 螺母厚度 14mm，則 L=18+18+3+14+3=56mm，選 60mm 螺栓。

1.2.3 參數 3：強度等級 —— 按壓力與溫度雙重校驗

螺栓強度等級用 “數字 + 點 + 數字” 表示（如 8.8 級），前一位數字 ×100 = 抗拉強度（MPa），后一位數字 ×0.1× 抗拉強度 = 屈服強度（MPa）。不同工況對應的強度等級需嚴格匹配：

美標對應關系：美標螺栓用 “Grade” 標識，Grade 5≈8.8 級，Grade 8≈10.9 級，選型時需注意等級轉換。

1.2.4 參數 4：螺紋類型 —— 公制與英制不可混用

螺紋類型分為 “公制（Metric）” 與 “英制（UNC/UNF）”，兩者牙型角均為 60°，但螺距、直徑表示方式完全不同，工具也無法通用：

? 公制螺紋：標注為 “M + 直徑 × 螺距”（如 M16×2，粗牙可省略螺距為 M16），國內及歐洲通用；

? 英制螺紋：標注為 “直徑 - 牙數 - 系列”（如 1/2"-13 UNC，UNC 為粗牙，UNF 為細牙），美國、加拿大通用。

實操誤區：用公制 13mm 扳手?jǐn)Q 1/2" 英制螺栓（對應扳手尺寸為 12.7mm），會導致螺栓頭部滑角；同理，英制螺栓無法擰入公制螺母，需嚴格區分。

1.3 螺栓材質選擇：按腐蝕與溫度劃分為 5 大類

螺栓材質直接決定其 “耐腐蝕性、耐高溫性、低溫韌性”，需結合介質特性與溫度范圍，從 5 大類材質中精準篩選，避免因材質錯選導致螺栓過早失效。

1.3.1 1 類：普通碳鋼 —— 低成本、無腐蝕常溫場景

? 代表材質：Q235、20# 鋼

? 性能特點：抗拉強度 375-500MPa，耐腐蝕性差（易生銹），耐高溫≤350℃

? 適用場景：PN≤1.0MPa，T≤80℃，無腐蝕介質（如自來水、常溫空氣管道）

? 注意事項：需做防腐處理（熱鍍鋅、發黑），避免潮濕或露天環境，使用壽命 1-3 年。

1.3.2 2 類：合金結構鋼 —— 中高壓、中溫場景主力

? 代表材質：35CrMoA、40Cr、25Cr2MoVA

? 性能特點：抗拉強度 785-1080MPa，耐輕微腐蝕（需防銹），耐高溫≤550℃（25Cr2MoVA）

? 適用場景：PN1.6-40MPa，T≤450℃，無強腐蝕介質（如蒸汽、熱油、高壓空氣）

? 優勢：強度高、耐蠕變（高溫下不易變形），是工業中高壓閥門的 “標配材質”。

1.3.3 3 類：奧氏體不銹鋼 —— 耐腐蝕通用款

? 代表材質：304（06Cr19Ni10）、316L（022Cr17Ni12Mo2）、310S（06Cr25Ni20）

? 性能特點：耐弱酸堿、鹽霧，316L 因含 Mo 耐 Cl?腐蝕，310S 耐高溫≤1000℃，低溫韌性優異（-196℃仍有韌性）

? 適用場景：

? 304：食品級介質、冷卻水、弱酸堿（pH4-10）；

? 316L：海水、含 Cl?溶液、稀鹽酸；

? 310S：高溫?zé)煔狻⒎贌隣t煙道法蘭。

1.3.4 4 類：雙相不銹鋼 —— 耐蝕 + 強度雙優

? 代表材質：2205（022Cr22Ni5Mo3N）

? 性能特點：耐蝕性接近 316L，強度接近 40Cr（屈服強度≥450MPa），耐 Cl?腐蝕優異

? 適用場景：PN16-25MPa 的海洋高壓管道、化工高壓反應釜，性價比高于 316L。

1.3.5 5 類：特種合金 —— 極端工況專屬

? 代表材質：哈氏合金 C276、鈦合金 TA2、蒙乃爾 400

? 性能特點：

? 哈氏合金 C276：耐濃鹽酸、硫酸、氯氣等強腐蝕；

? 鈦合金 TA2：耐海水、王水，輕量化（密度 4.5g/cm3）；

? 蒙乃爾 400：耐海水、含硫介質（石油煉制）；

? 適用場景：極端腐蝕、超低溫（-269℃）、超高溫（≤1000℃）工況，成本為 304 的 10-20 倍，非必要不選用。

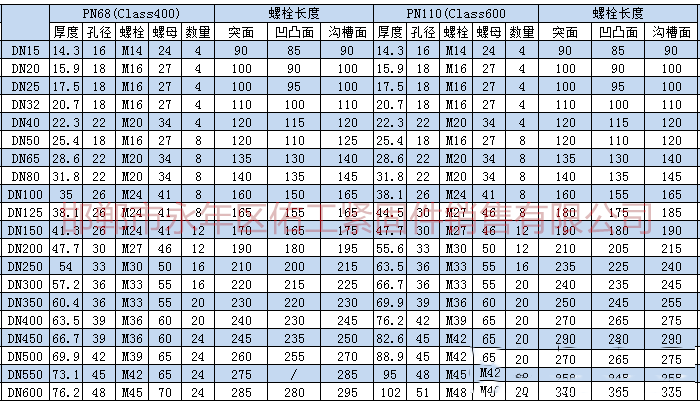

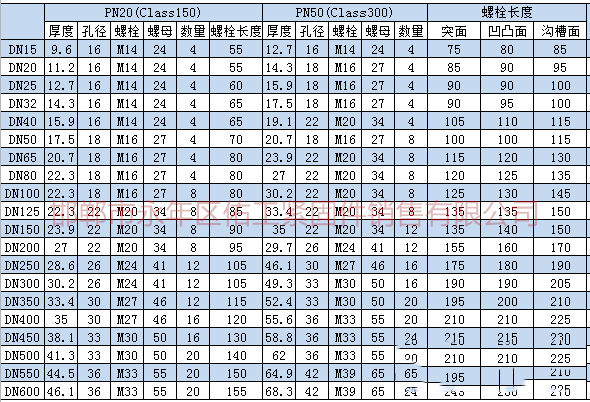

1.4 主流閥門法蘭螺栓規格對應表（含對夾閥、通用閥）

結合提供的 “對夾蝶閥配套參數表（PN10、PN16）” 與 “通用閥門配套參數表（HG0592-2009）”，整理出工業常用 DN 對應的螺栓規格，可直接用于選型參考（注：不同廠家法蘭厚度可能略有差異，長度需微調）。

1.4.1 對夾蝶閥法蘭螺栓規格表（PN10/PN16）

1.4.2 通用閥門法蘭螺栓規格表（HG/T 20592-2009，PN1.6/PN2.5/PN4.0）

第二章 閥門法蘭螺栓配套扳手選擇：按規格定類型，按場景定工具

扳手是螺栓安裝的 “最后一道關口”—— 工具選錯，不僅會導致螺栓頭部滑角、螺紋損傷，更會破壞預緊力的均勻性，引發法蘭密封失效。扳手選擇需遵循 “先看螺栓頭部驅動形式→再看螺栓規格→最后看安裝空間” 的邏輯，確保工具與螺栓 “完全適配”。

2.1 扳手選擇的核心邏輯：3 步鎖定適配工具

扳手選擇的本質，是 “匹配螺栓頭部的驅動結構” 與 “螺栓規格的尺寸”，同時兼顧現場安裝空間的限制。以下 3 步可快速鎖定正確工具：

步驟 1：確定螺栓頭部驅動形式 —— 決定扳手類型

螺栓頭部驅動形式（即 “擰動螺栓的結構”）是扳手類型的核心決定因素，不同驅動形式對應完全不同的工具，不可混用：

實操重點：閥門法蘭螺栓 95% 以上為 “外六角頭部”，因此扳手選擇以 “開口、梅花、套筒” 為主，內六角僅用于法蘭內側或空間狹窄的場景（如閥門與管道間距≤50mm）。

步驟 2：按螺栓規格確定扳手尺寸 —— 公制與英制嚴格區分

扳手尺寸需與螺栓頭部的 “對邊尺寸”（外六角頭部相對兩個面的距離）完全匹配，尺寸不符會導致 “滑角”（螺栓頭部磨圓）或 “工具損壞”。

2.1.1 公制螺栓與扳手尺寸對應表（參考緊固件配套扳手大全）

公制螺栓的 “公稱直徑” 與 “頭部對邊尺寸” 有固定對應關系，可直接查表：

2.1.2 英制螺栓與扳手尺寸對應表（ANSI B16.5 標準）

英制螺栓的 “公稱直徑” 與 “扳手尺寸” 為英制單位，需注意與公制工具區分：

關鍵提醒：英制與公制扳手不可混用！例如 1/2"英制螺栓對應 3/4"（19.1mm）扳手，若用 19mm 公制扳手，會因尺寸差 0.1mm 導致打滑，損壞螺栓頭部。

步驟 3：按安裝空間選擇扳手類型 —— 效率與適配性平衡

現場安裝空間（如法蘭與設備間距、法蘭之間的距離）決定了扳手的 “結構類型”，不同空間場景需選擇不同工具：

2.2 常見扳手類型的性能對比與適用場景

不同類型的扳手在 “扭矩傳遞效率、防滑性、操作效率” 上差異顯著，需根據螺栓規格、工況要求選擇最適配的工具。

2.2.1 1. 開口扳手（Open-End Wrench）：基礎款，適合應急

? 結構特點：頭部為 U 型開口，可從側面卡入螺栓頭部；

? 優點：價格低（約 10-50 元 / 把），結構簡單，適合狹窄空間；

? 缺點：扭矩傳遞效率低（約 60%），易打滑（尤其是螺栓生銹時），僅適用于低扭矩場景；

? 適用螺栓規格：M6-M20（大規格螺栓扭矩大，易滑角）；

? 法蘭場景：應急維修、小規格低壓螺栓（如 DN50 以下 PN1.0MPa 法蘭）。

2.2.2 2. 梅花扳手（Box-End Wrench）：防滑款，適合中扭矩

? 結構特點：頭部為封閉式梅花形，可全包螺栓頭部（6-12 齒）；

? 優點：扭矩傳遞效率高（約 90%），防滑性好，不易損壞螺栓頭部；

? 缺點：需從螺栓頭部正上方套入，空間要求高；

? 適用螺栓規格：M8-M30；

? 法蘭場景：中壓法蘭（PN1.6-4.0MPa）、生銹螺栓（防滑性優于開口）。

2.2.3 3. 套筒扳手（Socket Wrench）：高效款，適合批量緊固

? 結構特點：套筒為封閉式圓筒，內有六邊形凹槽，可配棘輪扳手、扭矩扳手使用；

? 優點：扭矩傳遞效率最高（約 95%），可 360° 旋轉，效率高，適合多顆螺栓批量緊固；

? 缺點：需足夠空間套入套筒（頭部上方空間≥50mm）；

? 適用螺栓規格：M6-M36（全規格覆蓋）；

? 法蘭場景：所有空間充足的法蘭，尤其是高壓法蘭（需配扭矩扳手控制預緊力）。

2.2.4 4. 內六角扳手（Hex Key）：狹窄空間專用

? 結構特點：L 型或直柄，頭部為六邊形柱體，插入螺栓內六角凹槽；

? 優點：占用空間極?。▋H需螺栓頭部上方 20mm 空間）；

? 缺點：扭矩過大易滑角（內六角凹槽損壞），僅適用于中低扭矩；

? 適用螺栓規格：M6-M24（內六角螺栓）；

? 法蘭場景：法蘭內側螺栓、閥門與管道間距≤50mm 的場景。

2.2.5 5. 扭矩扳手（Torque Wrench）：高壓法蘭必備

? 結構特點：可設定扭矩值，達到設定值時發出 “咔嗒” 聲或報警；

? 優點：精確控制預緊力，避免螺栓超擰（塑性變形）或欠擰（密封失效）；

? 缺點：價格高（普通款約 500-2000 元，高精度款≥5000 元），操作速度慢；

? 適用螺栓規格：M16-M36（高壓法蘭螺栓）；

? 法蘭場景：PN≥4.0MPa 的高壓法蘭、金屬墊片法蘭（需精確預緊力）。

2.3 扳手選擇的 6 個實操誤區與規避方法

現場安裝中，因扳手選擇不當導致的螺栓損壞、密封失效占比高達 30%，以下 6 個常見誤區需重點規避：

誤區 1：用大尺寸扳手?jǐn)Q小規格螺栓

? 案例：用 24mm 扳手?jǐn)Q M16 螺栓（對應 24mm 扳手，尺寸匹配？不，M16 螺栓頭部對邊尺寸為 24mm，看似匹配，但若扳手磨損（開口變大），仍會打滑）；

? 后果：螺栓頭部滑角，無法拆卸，需切割更換，延誤工期；

? 規避方法：扳手尺寸需與螺栓對邊尺寸 “零間隙”，使用前檢查扳手開口是否磨損（磨損量＞0.5mm 需更換）。

誤區 2：英制螺栓用公制扳手

? 案例：1/2"英制螺栓（對應 3/4"=19.1mm 扳手），用 19mm 公制扳手緊固，導致螺栓頭部磨圓；

? 后果：螺栓無法擰緊，預緊力不足，法蘭泄漏；

? 規避方法：英制法蘭螺栓需單獨配備英制扳手，或用 “公英制雙刻度” 扭矩扳手。

誤區 3：狹窄空間用套筒扳手

? 案例：法蘭與泵體間距僅 30mm，用厚度 50mm 的套筒扳手，無法套入螺栓頭部；

? 后果：無法緊固螺栓，只能臨時用開口扳手，導致預緊力不均；

? 規避方法：先測量法蘭周圍空間尺寸，狹窄空間優先選薄型梅花扳手或內六角扳手。

誤區 4：高壓法蘭用普通扳手

? 案例：PN10MPa 高壓法蘭，用普通梅花扳手緊固，因無法控制扭矩，部分螺栓超擰（塑性變形），部分欠擰；

? 后果：法蘭密封面受力不均，高壓介質泄漏，引發安全事故；

? 規避方法：PN≥4.0MPa 的法蘭，必須用扭矩扳手，按 “對角順序分 2-3 次緊固”（參考 GB/T 19674 標準）。

誤區 5：內六角螺栓用一字螺絲刀

? 案例：內六角螺栓（M10）滑角后，用一字螺絲刀強行擰動，導致內六角凹槽完全損壞；

? 后果：螺栓無法拆卸，需用電鉆鉆掉，損壞法蘭；

? 規避方法：內六角螺栓必須用對應尺寸的內六角扳手，禁止用其他工具替代。

誤區 6：生銹螺栓用開口扳手

? 案例：戶外法蘭螺栓生銹，用開口扳手強行擰動，導致螺栓頭部滑角；

? 后果：螺栓卡死，需切割更換，增加維修成本；

? 規避方法：生銹螺栓先噴除銹劑（如 WD-40），等待 10-15 分鐘后用梅花扳手（防滑性好）緊固，避免用開口扳手。

第三章 螺栓與扳手選型的實操案例與常見問題解答

理論結合實踐才能真正掌握選型技巧，以下通過 3 個典型行業案例，拆解螺栓與扳手的選型全流程；同時針對現場常見問題，給出可落地的解決方案。

3.1 案例 1：化工行業酸堿管道閥門（強腐蝕、中壓）

工況參數

? 閥門類型：法蘭式閘閥

? 法蘭標準：HG/T 20592-2009 DN150 PN4.0MPa

? 介質：30% 稀硫酸（強腐蝕）

? 溫度：80℃（常溫）

? 密封墊片：聚四氟乙烯（PTFE）墊片（厚度 3mm）

螺栓選型流程

1. 查法蘭標準：HG/T 20592 DN150 PN4.0MPa 法蘭，螺栓孔數量 12 顆，孔徑 26mm→適配螺栓直徑 M24（24mm＜26mm，間隙 2mm）；

2. 算螺栓長度：法蘭厚度（HG/T 20592 中 DN150 PN4.0 為 26mm）+ 墊片厚度 3mm + M24 螺母厚度 22mm（GB/T 6170）+ 3mm 余量→26+3+22+3=54mm→選 60mm 標準長度；

3. 選材質與強度：介質為 30% 稀硫酸（強腐蝕），溫度 80℃→選 316L 不銹鋼；PN4.0MPa→強度等級 8.8 級（316L 不銹鋼 8.8 級可滿足）；

4. 定螺紋類型：國內項目→公制粗牙（M24×3）。

扳手選型流程

1. 螺栓頭部形式：外六角（主流）→選套筒扳手；

2. 扳手尺寸：M24 外六角螺栓頭部對邊尺寸 36mm→選 36mm 套筒；

3. 安裝空間：化工管道法蘭周圍空間充足（≥100mm）→配棘輪棘輪扳手（效率高）；

4. 扭矩要求：PN4.0MPa+PTFE 墊片→預緊力需精確→配 36mm 扭矩扳手（設定扭矩值：M24 8.8 級螺栓，預緊力約 280N?m）。

最終選型結果

? 螺栓：M24×3×60 8.8 級 316L 不銹鋼（12 顆）；

? 扳手：36mm 套筒扳手 + 棘輪扳手 + 36mm 扭矩扳手。

3.2 案例 2：LNG 低溫儲罐閥門（超低溫、低壓）

工況參數

? 閥門類型：法蘭式截止閥

? 法蘭標準：GB/T 9119-2010 DN200 PN1.6MPa

? 介質：LNG（-162℃，超低溫，無腐蝕）

? 溫度：-162℃

? 密封墊片：金屬包覆墊片（厚度 2mm）

螺栓選型流程

1. 查法蘭標準：GB/T 9119 DN200 PN1.6MPa 法蘭，螺栓孔數量 12 顆，孔徑 23mm→適配螺栓直徑 M20（20mm＜23mm，間隙 3mm）；

2. 算螺栓長度：法蘭厚度 22mm + 墊片厚度 2mm + M20 螺母厚度 18mm + 3mm 余量→22+2+18+3=45mm→選 50mm 標準長度；

3. 選材質與強度：超低溫（-162℃）→選 09MnNiD 低溫鋼（DBTT≤-70℃，-162℃仍有韌性）；PN1.6MPa→強度等級 8.8 級；

4. 定螺紋類型：公制粗牙（M20×2.5）。

扳手選型流程

1. 螺栓頭部形式：外六角→選梅花扳手（低溫下套筒內部易結冰，影響操作）；

2. 扳手尺寸：M20 外六角頭部對邊尺寸 30mm→選 30mm 薄型梅花扳手（LNG 儲罐周圍空間狹窄）；

3. 低溫適配：扳手材質選低溫韌性好的 CR-V 鋼（避免低溫脆斷）；

4. 扭矩要求：PN1.6MPa + 金屬墊片→預緊力需控制→配 30mm 扭矩扳手（設定扭矩值：M20 8.8 級 09MnNiD 螺栓，預緊力約 150N?m）。

最終選型結果

? 螺栓：M20×2.5×50 8.8 級 09MnNiD 低溫鋼（12 顆）；

? 扳手：30mm 薄型梅花扳手 + 30mm 低溫扭矩扳手。

3.3 案例 3：美國進口油氣管道閥門（美標、高壓）

工況參數

? 閥門類型：法蘭式球閥

? 法蘭標準：ANSI/ASME B16.5 NPS 8 Class 300（美標，對應 DN200 PN5.0MPa）

? 介質：原油（含硫，中腐蝕）

? 溫度：120℃（中溫）

? 密封墊片：金屬環墊（厚度 1.5mm）

螺栓選型流程

1. 查法蘭標準：ANSI B16.5 NPS 8 Class 300 法蘭，螺栓孔數量 8 顆，孔徑 31.8mm→適配英制螺栓 1-1/4"-8 UNC（美制粗牙，直徑 31.75mm，間隙 0.05mm）；

2. 算螺栓長度：法蘭厚度 25.4mm（美標 Class 300）+ 墊片厚度 1.5mm + 1-1/4"螺母厚度 22.2mm + 3mm 余量→25.4+1.5+22.2+3=52.1mm→選 2-1/16"（52.39mm）英制標準長度；

3. 選材質與強度：含硫原油（中腐蝕）+120℃→選 316L 不銹鋼；美標強度等級 Grade 5（≈8.8 級）；

4. 定螺紋類型：美制粗牙 UNC（1-1/4"-8 UNC）。

扳手選型流程

1. 螺栓頭部形式：外六角（美標常用）→選套筒扳手；

2. 扳手尺寸：1-1/4"英制螺栓頭部對邊尺寸 1-7/8"（47.6mm）→選 1-7/8" 英制套筒；

3. 安裝空間：油氣管道空間充足→配英制棘輪扳手；

4. 扭矩要求：Class 300 + 金屬環墊→預緊力高→配 1-7/8"英制扭矩扳手（設定扭矩值：1-1/4" Grade 5 螺栓，預緊力約 450N?m）。

最終選型結果

? 螺栓：1-1/4"-8 UNC×2-1/16" Grade 5 316L 不銹鋼（8 顆）；

? 扳手：1-7/8"英制套筒 + 英制棘輪扳手 + 1-7/8" 英制扭矩扳手。

3.4 常見問題解答（FAQ）

Q1：螺栓長度選長了 20mm，會影響密封嗎？

A1：若螺栓僅突出螺母 5-10mm，無影響；若突出 20mm，可能導致：① 螺栓突出部分易受外力碰撞變形，間接影響預緊力；② 高壓工況下，突出部分可能因振動導致螺母松動。建議：長度超差≤5mm 可使用，超差≥10mm 需更換為標準長度。

Q2：304 不銹鋼螺栓能用于海水工況嗎？

A2：不能！304 不銹鋼不含 Mo 元素，在海水（Cl?濃度約 19000mg/L）中易發生 “點蝕”（局部小孔腐蝕），3-6 個月即會銹蝕失效。需更換為含 Mo 的 316L 不銹鋼或雙相鋼 2205 螺栓。

Q3：扭矩扳手設定值如何確定？

A3：可參考 GB/T 19674-2018《管法蘭 螺栓連接 計算和選用》，或按公式估算：

預緊力 F=（0.7×σ_s×A），其中 σ_s 為螺栓屈服強度（MPa），A 為螺栓橫截面積（mm2）；

扭矩 T=K×F×d，其中 K 為扭矩系數（潤滑螺栓 K=0.12-0.15，無潤滑 K=0.2-0.3），d 為螺栓公稱直徑。

例：M20 10.9 級螺栓（σ_s=900MPa，A=245mm2），潤滑后 K=0.15→F=0.7×900×245=154350N→T=0.15×154350×20=463050N?mm≈463N?m。

Q4：法蘭螺栓可以新舊混用嗎？

A4：絕對不可以！新舊螺栓的 “強度等級、預緊力儲備、腐蝕程度” 不同，混用會導致法蘭密封面受力不均，部分螺栓過載斷裂，部分欠擰泄漏。需整體更換同一批次、同規格的螺栓。

Q5：內六角螺栓滑角后如何拆卸？

A5：① 若滑角輕微，用 “內六角螺栓取出器”（倒齒結構，敲入后逆時針擰出）；② 若滑角嚴重，用電鉆在螺栓頭部鉆小孔，攻入反絲螺紋，用反絲螺絲取出；③ 若螺栓已卡死，用角磨機將頭部磨平，再用一字螺絲刀配合錘子擰出。

第四章 總結：螺栓與扳手選型的核心原則與注意事項

閥門法蘭盤配套螺栓與扳手的選型，是一項 “標準為基、工況為綱、細節為要” 的系統工作，核心目標是 “確保法蘭密封的長期性與安全性”。以下總結 5 大核心原則，幫助讀者快速掌握選型精髓：

4.1 原則 1：標準優先，拒絕 “經驗主義”

選型前必須明確法蘭標準（HG/T 20592、ANSI B16.5 等），嚴格按標準表確定螺栓的 “數量、直徑、孔徑”，避免憑經驗估算（如 “DN100 法蘭肯定用 M20 螺栓”—— 實際 ANSI B16.5 DN100 Class 150 法蘭用 1/2" 英制螺栓）。

4.2 原則 2：工況適配，避免 “一刀切”

根據 “壓力、溫度、介質” 三重工況，分層選擇螺栓材質與強度：

? 壓力：PN≤1.0MPa 選 4.8 級，PN1.6-4.0MPa 選 8.8 級，PN≥4.0MPa 選 10.9 級；

? 溫度：≤80℃用碳鋼，80-400℃用合金結構鋼，≥400℃用高溫合金，≤-40℃用低溫鋼；

? 介質：無腐蝕用碳鋼，弱腐蝕用 304，中腐蝕用 316L，強腐蝕用哈氏合金。

4.3 原則 3：工具適配，拒絕 “一把扳手?jǐn)Q所有”

根據螺栓頭部形式、規格、空間選擇工具：

? 外六角螺栓：空間充足用套筒，狹窄用梅花，應急用開口；

? 內六角螺栓：必須用對應尺寸內六角扳手，禁止替代；

? 高壓法蘭：必須用扭矩扳手，按對角順序分 2-3 次緊固。

4.4 原則 4：細節校驗，避免 “差之毫厘，謬以千里”

? 螺栓長度：嚴格按 “法蘭厚度 + 墊片厚度 + 螺母厚度 + 余量” 計算，避免過長或過短；

? 扳手尺寸：英制與公制嚴格區分，尺寸差 0.1mm 也可能導致滑角；

? 材質匹配：螺栓與法蘭材質需協調（如不銹鋼法蘭必配不銹鋼螺栓，避免電偶腐蝕）。

4.5 原則 5：定期維護，延長密封壽命

螺栓安裝后，需定期檢查：

? 腐蝕性工況：每 3-6 個月檢查螺栓銹蝕情況，必要時更換；

? 高溫工況：每 1-2 年檢查螺栓蠕變（變形），及時補擰；

? 高壓工況：每半年用扭矩扳手復核預緊力，避免松動。

總之，閥門法蘭螺栓與扳手的選型，沒有 “萬能公式”，但有 “標準可循、邏輯可依”。只要嚴格遵循 “標準→工況→細節” 的選型流程，結合現場實操經驗，就能精準完成選型，為閥門法蘭的長期密封保駕護航。
