一、緊固件強(qiáng)度等級(jí)與檢測(cè)基礎(chǔ)

緊固件強(qiáng)度等級(jí)是衡量其力學(xué)性能的核心指標(biāo)，直接決定了連接結(jié)構(gòu)的安全性和可靠性。在工程應(yīng)用中，8.8級(jí)、10.9級(jí)和12.9級(jí)是三種常用的高強(qiáng)度緊固件等級(jí)，其標(biāo)識(shí)含義具有明確的國(guó)際標(biāo)準(zhǔn)定義。根據(jù)GB/T 3098.1-2010標(biāo)準(zhǔn)，強(qiáng)度等級(jí)標(biāo)識(shí)由兩部分?jǐn)?shù)字組成，第一個(gè)數(shù)字代表公稱抗拉強(qiáng)度的1/100（單位：MPa），第二個(gè)數(shù)字表示屈強(qiáng)比（屈服強(qiáng)度與抗拉強(qiáng)度的比值）。例如，8.8級(jí)緊固件的抗拉強(qiáng)度為800MPa，屈強(qiáng)比為0.8，即屈服強(qiáng)度為640MPa；10.9級(jí)緊固件的抗拉強(qiáng)度為1000MPa，屈強(qiáng)比為0.9，即屈服強(qiáng)度為900MPa；12.9級(jí)緊固件的抗拉強(qiáng)度為1200MPa，屈強(qiáng)比為0.9，即屈服強(qiáng)度為1080MPa。

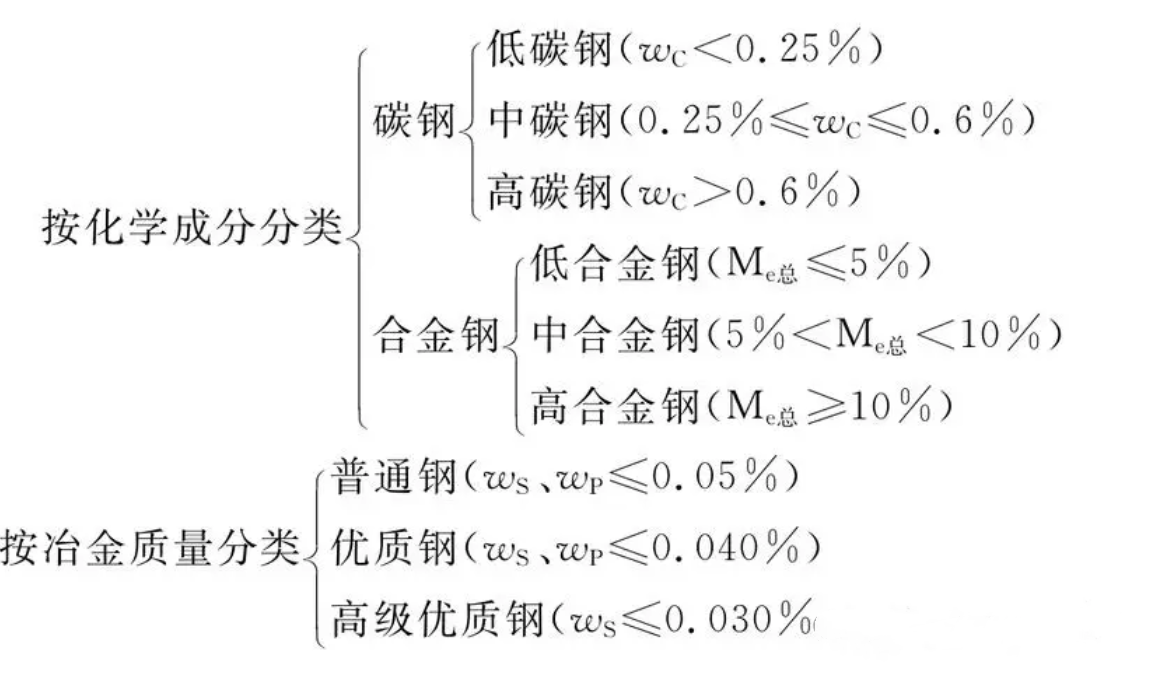

這三個(gè)等級(jí)的緊固件在材料選擇、熱處理工藝和最終性能上存在顯著差異。8.8級(jí)緊固件通常采用中碳鋼或低碳合金鋼，經(jīng)過(guò)淬火和回火處理；10.9級(jí)緊固件采用中碳合金鋼（如35CrMo、40Cr），熱處理工藝更為嚴(yán)格；12.9級(jí)緊固件則必須使用高強(qiáng)度合金鋼（如SCM435、42CrMo），并經(jīng)過(guò)精確的熱處理控制。這種材料與工藝的差異直接導(dǎo)致了檢測(cè)項(xiàng)目的不同要求。

檢測(cè)的必要性源于緊固件在工程中的關(guān)鍵作用。作為機(jī)械連接的基礎(chǔ)元件，緊固件的質(zhì)量直接影響整個(gè)裝備系統(tǒng)的安全性和可靠性。據(jù)統(tǒng)計(jì)，在機(jī)械故障中，約有15%至20%的事故與緊固件失效有關(guān)。特別是在高溫、高壓、振動(dòng)、交變載荷等惡劣工況下，緊固件的微小缺陷都可能導(dǎo)致災(zāi)難性后果。因此，建立系統(tǒng)化的緊固件檢測(cè)體系，對(duì)原材料質(zhì)量、制造工藝、熱處理狀態(tài)、表面處理等進(jìn)行全方位監(jiān)控，已成為現(xiàn)代工業(yè)質(zhì)量控制中不可或缺的環(huán)節(jié)。

通用檢測(cè)原則主要依據(jù)GB/T 3098.1-2010和ISO 898-1:2013國(guó)際標(biāo)準(zhǔn)，這些標(biāo)準(zhǔn)規(guī)定了緊固件檢測(cè)的基本框架和通用要求。檢測(cè)項(xiàng)目通常包括尺寸參數(shù)、力學(xué)性能、材料成分、表面質(zhì)量及環(huán)境適應(yīng)性等多個(gè)維度。隨著緊固件強(qiáng)度等級(jí)的提高，檢測(cè)項(xiàng)目逐漸增多，要求也更為嚴(yán)格。從8.8級(jí)到12.9級(jí)，檢測(cè)項(xiàng)目呈現(xiàn)出明顯的梯度性，反映了不同強(qiáng)度等級(jí)對(duì)質(zhì)量控制的不同要求。

下表對(duì)比了三個(gè)強(qiáng)度等級(jí)緊固件的核心力學(xué)參數(shù)：

這些參數(shù)差異直接決定了不同等級(jí)緊固件的適用場(chǎng)景和檢測(cè)要求。8.8級(jí)緊固件適用于一般機(jī)械結(jié)構(gòu)，10.9級(jí)緊固件常用于橋梁主梁、風(fēng)電塔筒等高強(qiáng)度連接場(chǎng)合，而12.9級(jí)緊固件則主要用于航空發(fā)動(dòng)機(jī)、精密重型機(jī)械等要求極高的領(lǐng)域。

二、8.8級(jí)緊固件檢測(cè)項(xiàng)目

8.8級(jí)緊固件作為中等強(qiáng)度等級(jí)的緊固件，其檢測(cè)項(xiàng)目相對(duì)基礎(chǔ)但全面，主要包括力學(xué)性能檢測(cè)、尺寸精度檢測(cè)和表面處理檢測(cè)三大類(lèi)。這一等級(jí)的緊固件廣泛應(yīng)用于廠房鋼結(jié)構(gòu)、塔吊基礎(chǔ)、機(jī)械結(jié)構(gòu)、建筑支架等中等載荷連接場(chǎng)合，其質(zhì)量控制對(duì)工程安全具有重要意義。

力學(xué)性能檢測(cè)

力學(xué)性能檢測(cè)是8.8級(jí)緊固件檢測(cè)的核心環(huán)節(jié)，主要依據(jù)GB/T 228.1-2021《金屬材料拉伸試驗(yàn)》和GB/T 230.1-2018《洛氏硬度試驗(yàn)》等標(biāo)準(zhǔn)執(zhí)行。檢測(cè)項(xiàng)目包括抗拉強(qiáng)度、屈服強(qiáng)度、斷后伸長(zhǎng)率和硬度測(cè)試，這些指標(biāo)共同反映了緊固件的基本力學(xué)性能。

抗拉強(qiáng)度測(cè)試使用萬(wàn)能材料試驗(yàn)機(jī)進(jìn)行，將螺栓試樣夾持在試驗(yàn)機(jī)中，以恒定速率施加軸向拉力直至斷裂，記錄最大載荷計(jì)算抗拉強(qiáng)度。8.8級(jí)螺栓的抗拉強(qiáng)度需≥800MPa，測(cè)試時(shí)需確保斷裂位置在桿部或螺紋有效長(zhǎng)度內(nèi)，若在頭部與桿部過(guò)渡區(qū)斷裂，需判定為不合格。屈服強(qiáng)度測(cè)試則測(cè)量材料開(kāi)始產(chǎn)生塑性變形時(shí)的應(yīng)力，8.8級(jí)螺栓的屈服強(qiáng)度需≥640MPa。斷后伸長(zhǎng)率是材料斷裂后伸長(zhǎng)量與原長(zhǎng)的百分比，反映材料的塑性變形能力，8.8級(jí)螺栓的斷后伸長(zhǎng)率需≥12%。

硬度檢測(cè)是快速驗(yàn)證螺栓強(qiáng)度的輔助方法，8.8級(jí)螺栓常用洛氏硬度檢測(cè)，硬度范圍一般為HRC 22-32（相當(dāng)于HV 220-320）。硬度與抗拉強(qiáng)度存在正相關(guān)關(guān)系，可快速篩查性能是否達(dá)標(biāo)。測(cè)試時(shí)在螺栓頭部頂面（避開(kāi)邊緣2mm）或桿部（非螺紋段）選取3個(gè)檢測(cè)點(diǎn)，用維氏硬度計(jì)施加30kgf負(fù)荷（保持10-15秒），讀取硬度值；計(jì)算3點(diǎn)平均值，若單值與平均值偏差超過(guò)10%，需增加檢測(cè)點(diǎn)并分析原因（如熱處理不均勻）。

尺寸精度檢測(cè)

尺寸精度檢測(cè)確保8.8級(jí)緊固件的裝配性能，主要依據(jù)GB/T 3103.1-2002《緊固件公差 螺栓、螺釘、螺柱和螺母》和GB/T 197-2003《普通螺紋 公差》等標(biāo)準(zhǔn)。檢測(cè)項(xiàng)目包括螺紋精度（大徑、中徑、小徑、螺距、牙型角）、頭部尺寸（如對(duì)邊寬度、高度）以及桿徑和長(zhǎng)度測(cè)量等。

螺紋精度是尺寸檢測(cè)的重點(diǎn)，8.8級(jí)螺栓通常采用6g公差等級(jí)（外螺紋）。檢測(cè)時(shí)使用螺紋通止規(guī)，通規(guī)能順利旋入，止規(guī)旋入深度不超過(guò)3牙即為合格。螺距測(cè)量需用工具顯微鏡或?qū)Ｓ寐菥鄡x，確保螺距誤差在標(biāo)準(zhǔn)允許范圍內(nèi)。頭部尺寸檢測(cè)包括對(duì)邊寬度和高度，使用游標(biāo)卡尺（精度0.02mm）測(cè)量，8.8級(jí)螺栓的頭部尺寸公差通常按h14級(jí)執(zhí)行。桿徑和長(zhǎng)度測(cè)量同樣使用游標(biāo)卡尺，確保尺寸偏差在標(biāo)準(zhǔn)范圍內(nèi)。

表面處理檢測(cè)

表面處理檢測(cè)主要依據(jù)GB/T 5267.1-2002《緊固件 電鍍層》等標(biāo)準(zhǔn)，目的是評(píng)估緊固件的耐腐蝕性能和外觀質(zhì)量。檢測(cè)項(xiàng)目包括鍍層厚度、鍍層均勻性和附著力測(cè)試。

鍍層厚度檢測(cè)使用磁性測(cè)厚儀或金相法，8.8級(jí)螺栓常見(jiàn)的鍍鋅層厚度要求為8-12μm。檢測(cè)時(shí)在螺栓頭部、桿部和螺紋部分分別測(cè)量，確保各部位鍍層厚度均勻。鍍層均勻性檢查主要通過(guò)觀察螺紋牙底鍍層厚度，要求≥5μm，避免因鍍層不均導(dǎo)致的腐蝕風(fēng)險(xiǎn)。附著力測(cè)試采用劃痕法或熱震試驗(yàn)，劃痕法是用刀片在鍍層上劃1mm×1mm的方格，用膠帶粘貼后觀察鍍層是否脫落；熱震試驗(yàn)是將螺栓在150℃下加熱1小時(shí)后迅速投入冷水中，觀察鍍層是否起泡或脫落。

8.8級(jí)緊固件的檢測(cè)項(xiàng)目相對(duì)基礎(chǔ)，但每個(gè)項(xiàng)目都有明確的標(biāo)準(zhǔn)依據(jù)和合格判定準(zhǔn)則。通過(guò)這些檢測(cè)，可以確保8.8級(jí)緊固件在一般工程應(yīng)用中的可靠性和安全性，為中等強(qiáng)度連接提供質(zhì)量保障。

三、10.9級(jí)緊固件檢測(cè)項(xiàng)目

10.9級(jí)緊固件作為高強(qiáng)度緊固件的代表，其檢測(cè)項(xiàng)目在8.8級(jí)基礎(chǔ)上增加了專(zhuān)項(xiàng)檢測(cè)要求，反映了更高強(qiáng)度等級(jí)對(duì)質(zhì)量控制更為嚴(yán)格的需求。這一等級(jí)的緊固件廣泛應(yīng)用于橋梁主梁、風(fēng)電塔筒、高強(qiáng)度連接等場(chǎng)合，其失效可能導(dǎo)致嚴(yán)重后果，因此檢測(cè)項(xiàng)目更為全面和嚴(yán)格。

專(zhuān)項(xiàng)力學(xué)性能檢測(cè)

10.9級(jí)緊固件的力學(xué)性能檢測(cè)在8.8級(jí)基礎(chǔ)上增加了楔負(fù)載試驗(yàn)、保證載荷試驗(yàn)和沖擊韌性測(cè)試等專(zhuān)項(xiàng)檢測(cè)項(xiàng)目。這些項(xiàng)目專(zhuān)門(mén)針對(duì)高強(qiáng)度緊固件的特點(diǎn)設(shè)計(jì)，能夠更全面地評(píng)估其在實(shí)際工況下的性能表現(xiàn)。

楔負(fù)載試驗(yàn)是10.9級(jí)緊固件特有的檢測(cè)項(xiàng)目，依據(jù)GB/T 3098.1-2010標(biāo)準(zhǔn)執(zhí)行。該試驗(yàn)?zāi)M螺栓在承受偏心拉伸載荷時(shí)的抗斷裂能力，檢測(cè)螺栓頭部與桿部連接強(qiáng)度。試驗(yàn)時(shí)將螺栓穿過(guò)楔形墊（楔角10°），頭部貼合楔形墊斜面，另一端用夾具固定；緩慢施加拉力至螺栓斷裂，記錄斷裂位置。合格要求是斷裂在桿部或螺紋部分（非頭部與桿部連接位置），且斷裂前需達(dá)到抗拉強(qiáng)度標(biāo)準(zhǔn)值。若斷裂在頭部與桿部過(guò)渡圓角或頭部，說(shuō)明頭部強(qiáng)度不足，判定為不合格。楔負(fù)載試驗(yàn)對(duì)10.9級(jí)螺栓尤為重要，因?yàn)楦邚?qiáng)度螺栓在實(shí)際裝配中可能存在一定的安裝偏差，需要具備抵抗這種偏載的能力。

保證載荷試驗(yàn)是驗(yàn)證10.9級(jí)螺栓在規(guī)定載荷下不發(fā)生塑性變形的關(guān)鍵試驗(yàn)，依據(jù)ASTM F606/F606M-2021標(biāo)準(zhǔn)執(zhí)行。試驗(yàn)時(shí)根據(jù)螺栓規(guī)格確定保證載荷（如M10×1.5螺栓保證載荷為60.3kN），通過(guò)專(zhuān)用夾具施加該載荷并保持15秒；卸載后檢查螺栓：螺紋無(wú)塑性變形（用通止規(guī)檢驗(yàn)，通規(guī)仍能旋入），桿部無(wú)明顯伸長(zhǎng)（變形量≤0.2%）。保證載荷試驗(yàn)直接反映了螺栓的抗塑性變形能力，對(duì)高強(qiáng)度螺栓的長(zhǎng)期穩(wěn)定性具有重要意義。

沖擊韌性測(cè)試是評(píng)估10.9級(jí)螺栓在沖擊載荷下抗脆斷能力的試驗(yàn)，依據(jù)GB/T 229-2020《金屬材料夏比擺錘沖擊試驗(yàn)方法》執(zhí)行。10.9級(jí)螺栓要求在-20℃或-40℃下夏比V型缺口沖擊功≥27J。試樣取螺栓頭部或桿部加工成10mm×10mm×55mm夏比V型缺口試樣，在規(guī)定溫度下進(jìn)行沖擊試驗(yàn)。沖擊韌性測(cè)試對(duì)低溫環(huán)境或動(dòng)載荷工況下的螺栓尤為重要，能夠有效防止脆性斷裂風(fēng)險(xiǎn)。

增強(qiáng)尺寸精度檢測(cè)

10.9級(jí)緊固件的尺寸精度檢測(cè)在8.8級(jí)基礎(chǔ)上要求更為嚴(yán)格，特別是螺紋精度和幾何公差方面。這一等級(jí)的緊固件通常用于關(guān)鍵連接部位，對(duì)裝配精度要求更高，因此尺寸控制更為嚴(yán)格。

螺紋精度方面，10.9級(jí)螺栓通常采用6g公差等級(jí)，但公差帶比8.8級(jí)更窄。檢測(cè)時(shí)除了使用通止規(guī)外，還需用工具顯微鏡測(cè)量螺紋中徑、螺距和牙型角，確保各項(xiàng)參數(shù)在更嚴(yán)格的公差范圍內(nèi)。特別是螺紋牙底圓角半徑，10.9級(jí)螺栓要求更平滑的過(guò)渡，以減少應(yīng)力集中。

幾何公差檢測(cè)是10.9級(jí)螺栓特有的要求，包括直線度、同軸度和圓度等。直線度測(cè)量使用直線度測(cè)量?jī)x，檢測(cè)螺栓桿部的彎曲程度，要求≤0.05mm/100mm。同軸度測(cè)量檢測(cè)螺栓頭部與桿部的同心度，使用同軸度測(cè)量?jī)x，要求≤0.1mm。圓度測(cè)量檢測(cè)螺紋部分的圓度偏差，使用圓度儀，要求≤0.02mm。這些幾何公差檢測(cè)確保了10.9級(jí)螺栓在裝配時(shí)的精確定位和均勻受力。

表面處理與耐腐蝕檢測(cè)

10.9級(jí)緊固件的表面處理檢測(cè)在8.8級(jí)基礎(chǔ)上增加了耐腐蝕性能評(píng)估，因?yàn)楦邚?qiáng)度螺栓通常用于更為惡劣的環(huán)境或關(guān)鍵部位，對(duì)耐腐蝕性要求更高。

鍍層厚度檢測(cè)使用磁性測(cè)厚儀或X射線熒光法，10.9級(jí)螺栓常見(jiàn)的鍍層包括鍍鋅、鍍鎳和鋅鎳合金等，厚度要求根據(jù)鍍層類(lèi)型不同而有所差異。鍍鋅層厚度通常為8-12μm，鍍鎳層為5-8μm，鋅鎳合金層為3-6μm。檢測(cè)時(shí)需在螺栓不同部位多次測(cè)量，確保鍍層厚度均勻。

鹽霧腐蝕試驗(yàn)是評(píng)估10.9級(jí)螺栓耐腐蝕性能的關(guān)鍵試驗(yàn)，依據(jù)GB/T 10125-2021《人造氣氛腐蝕試驗(yàn) 鹽霧試驗(yàn)》執(zhí)行。10.9級(jí)螺栓通常要求通過(guò)中性鹽霧試驗(yàn)≥480小時(shí)或乙酸鹽霧試驗(yàn)≥72小時(shí)而不出現(xiàn)紅銹。試驗(yàn)后檢查螺栓表面腐蝕情況，不允許出現(xiàn)基體金屬腐蝕。

氫脆敏感性測(cè)試是10.9級(jí)螺栓特有的檢測(cè)項(xiàng)目，因?yàn)楦邚?qiáng)度螺栓在酸洗或電鍍過(guò)程中可能吸入氫原子，導(dǎo)致氫脆斷裂。測(cè)試方法包括延遲斷裂試驗(yàn)和缺口拉伸慢應(yīng)變速率試驗(yàn)(SSRT)。延遲斷裂試驗(yàn)按GB/T3098.17或ISO15330，施加90%保證載荷，觀察48-200小時(shí)內(nèi)是否斷裂。缺口拉伸SSRT試驗(yàn)則通過(guò)對(duì)比有缺口和無(wú)缺口試樣的拉伸性能，評(píng)估氫脆敏感性。

10.9級(jí)緊固件的檢測(cè)項(xiàng)目在8.8級(jí)基礎(chǔ)上增加了多項(xiàng)專(zhuān)項(xiàng)檢測(cè)，反映了更高強(qiáng)度等級(jí)對(duì)質(zhì)量控制更為嚴(yán)格的需求。這些專(zhuān)項(xiàng)檢測(cè)項(xiàng)目確保了10.9級(jí)螺栓在關(guān)鍵連接部位的安全可靠性，為高強(qiáng)度工程應(yīng)用提供了質(zhì)量保障。

四、12.9級(jí)緊固件檢測(cè)項(xiàng)目

12.9級(jí)緊固件作為最高強(qiáng)度等級(jí)的緊固件，其檢測(cè)項(xiàng)目在8.8級(jí)和10.9級(jí)基礎(chǔ)上進(jìn)一步增加了高等級(jí)檢測(cè)要求，特別是針對(duì)氫脆、延遲斷裂和摩擦系數(shù)控制等方面的專(zhuān)項(xiàng)檢測(cè)。這一等級(jí)的緊固件主要用于航空發(fā)動(dòng)機(jī)、精密重型機(jī)械等要求極高的領(lǐng)域，其質(zhì)量控制直接關(guān)系到整個(gè)系統(tǒng)的安全性和可靠性。

氫脆與延遲斷裂檢測(cè)

氫脆是12.9級(jí)緊固件面臨的最主要風(fēng)險(xiǎn)之一，因此氫脆檢測(cè)成為這一等級(jí)緊固件的核心檢測(cè)項(xiàng)目。氫脆被定義為金屬在原子氫與應(yīng)力共同作用下導(dǎo)致的延展性損失現(xiàn)象，GB/Z41117標(biāo)準(zhǔn)明確區(qū)分兩種氫源類(lèi)型：內(nèi)因型氫脆(IHE)由制造過(guò)程中殘留氫引發(fā)，環(huán)境型氫脆(EHE)則由服役環(huán)境腐蝕析氫導(dǎo)致。對(duì)于12.9級(jí)緊固件，這兩種氫脆風(fēng)險(xiǎn)都需要嚴(yán)格控制。

氫脆檢測(cè)主要依據(jù)GB/T 3098.17-2000《緊固件機(jī)械性能 檢查氫脆用預(yù)載荷試驗(yàn)》和ISO 15330:2020標(biāo)準(zhǔn)執(zhí)行。檢測(cè)方法包括持續(xù)載荷試驗(yàn)、慢應(yīng)變速率試驗(yàn)和階梯加載試驗(yàn)。持續(xù)載荷試驗(yàn)是最常用的方法，具體步驟如下：從同一批次、工藝一致的緊固件中選取5個(gè)試樣；將試樣安裝在專(zhuān)用試驗(yàn)夾具上，施加90%保證載荷的預(yù)緊力；保持載荷48-200小時(shí)，觀察是否發(fā)生斷裂。若試樣在規(guī)定時(shí)間內(nèi)不發(fā)生斷裂，則判定為合格。12.9級(jí)緊固件要求通過(guò)200小時(shí)的持續(xù)載荷試驗(yàn)而不發(fā)生斷裂。

延遲斷裂試驗(yàn)是評(píng)估12.9級(jí)緊固件在長(zhǎng)期應(yīng)力作用下抗斷裂能力的關(guān)鍵試驗(yàn)。試驗(yàn)時(shí)將試樣施加90%-100%保證載荷，在特定環(huán)境（如3.5%NaCl溶液）中保持1000小時(shí)以上，觀察是否發(fā)生延遲斷裂。12.9級(jí)緊固件要求在模擬服役環(huán)境下不發(fā)生延遲斷裂，這對(duì)其在關(guān)鍵部位長(zhǎng)期使用的安全性至關(guān)重要。

缺口拉伸慢應(yīng)變速率試驗(yàn)(SSRT)是評(píng)估氫脆敏感性的定量方法。試驗(yàn)時(shí)對(duì)比有缺口和無(wú)缺口試樣的拉伸性能，氫脆敏感度用氫脆指數(shù)(HEI)表示：HEI=(1-有缺口試樣強(qiáng)度/無(wú)缺口試樣強(qiáng)度)×100%。12.9級(jí)緊固件要求HEI≤25%，表明其氫脆敏感性在可控范圍內(nèi)。

高等級(jí)力學(xué)性能檢測(cè)

12.9級(jí)緊固件的力學(xué)性能檢測(cè)在10.9級(jí)基礎(chǔ)上要求更為嚴(yán)格，特別是抗拉強(qiáng)度、硬度和沖擊韌性等方面。這一等級(jí)的緊固件必須使用高強(qiáng)度合金鋼（如SCM435、42CrMo），并經(jīng)過(guò)精確的熱處理控制，因此其力學(xué)性能檢測(cè)也更為嚴(yán)格。

抗拉強(qiáng)度測(cè)試要求12.9級(jí)緊固件的抗拉強(qiáng)度≥1200MPa，屈服強(qiáng)度≥1080MPa。測(cè)試時(shí)使用高精度萬(wàn)能材料試驗(yàn)機(jī)（精度±1%），加載速率控制在2-10MPa/s，避免動(dòng)態(tài)誤差。斷裂位置需在桿部或螺紋有效長(zhǎng)度內(nèi)，若在頭部與桿部過(guò)渡區(qū)斷裂，需判定為不合格。12.9級(jí)緊固件的抗拉強(qiáng)度測(cè)試要求比10.9級(jí)高20%，這對(duì)材料純凈度和熱處理工藝提出了更高要求。

硬度檢測(cè)是12.9級(jí)緊固件質(zhì)量控制的關(guān)鍵環(huán)節(jié)，其硬度范圍要求為HRC 39-44（相當(dāng)于HV 380-440）。測(cè)試時(shí)使用洛氏硬度計(jì)（HRC標(biāo)尺）或維氏硬度計(jì)（HV30標(biāo)尺），在螺栓頭部1/2半徑處測(cè)量，硬度均勻性（同一螺栓不同部位差值）≤30HV。12.9級(jí)緊固件的硬度比10.9級(jí)高約20%，這要求更精確的熱處理工藝控制，避免過(guò)硬導(dǎo)致的脆性或過(guò)軟導(dǎo)致的強(qiáng)度不足。

沖擊韌性測(cè)試是12.9級(jí)緊固件必須進(jìn)行的項(xiàng)目，因?yàn)楦邚?qiáng)度材料往往伴隨韌性降低的風(fēng)險(xiǎn)。12.9級(jí)緊固件要求在-20℃或-40℃下夏比V型缺口沖擊功≥27J。試樣取螺栓頭部或桿部加工成10mm×10mm×55mm夏比V型缺口試樣，在規(guī)定溫度下進(jìn)行沖擊試驗(yàn)。沖擊韌性測(cè)試確保了12.9級(jí)緊固件在低溫或沖擊載荷下的安全性，防止脆性斷裂風(fēng)險(xiǎn)。

摩擦系數(shù)控制與表面處理檢測(cè)

12.9級(jí)緊固件的摩擦系數(shù)控制是其特有的檢測(cè)項(xiàng)目，因?yàn)檫@一等級(jí)的緊固件通常用于關(guān)鍵連接部位，裝配時(shí)需要精確控制預(yù)緊力，而摩擦系數(shù)直接影響預(yù)緊力的準(zhǔn)確性。摩擦系數(shù)測(cè)試主要依據(jù)ISO 16047、DIN 946、VW 01126等標(biāo)準(zhǔn)執(zhí)行。

摩擦系數(shù)包括作用於組件之螺紋接觸面的摩擦系數(shù)和螺栓或螺母承受面與被鎖緊物接觸面的摩擦系數(shù)，總摩擦系數(shù)以μtot或μges表示。12.9級(jí)緊固件的總摩擦系數(shù)要求控制在0.09-0.14之間（如VW、BMW標(biāo)準(zhǔn)）。測(cè)試時(shí)使用扭矩-軸力試驗(yàn)機(jī)，在恒定溫度（23±2℃）下進(jìn)行，記錄擰緊過(guò)程中的扭矩和軸力，計(jì)算摩擦系數(shù)。不同表面處理具有不同的摩擦系數(shù)，如鍍鋅的K值約為0.22，美加力處理的K值約為0.12，鋅鎳合金鍍層的K值約為0.10-0.12。

表面處理檢測(cè)在12.9級(jí)緊固件中尤為重要，因?yàn)楦邚?qiáng)度緊固件對(duì)表面處理工藝更為敏感。電鍍前處理要求12.9級(jí)緊固件采用化學(xué)去油或水基金屬脫脂清洗劑去油，達(dá)到工件完全被水浸潤(rùn)為止。對(duì)于抗拉強(qiáng)度大于1200MPa的工件，不允許采用化學(xué)陰極除油和陰陽(yáng)極交替除油，宜采用陽(yáng)極除油；宜采用較大電流密度下短時(shí)間除油，因?yàn)橄南嗤娏鲿r(shí)，電流密度越高，金屬的滲氫越小。

電鍍后去氫處理是12.9級(jí)緊固件必須進(jìn)行的工藝，以防止氫脆斷裂。處理方法是將工件置于200度烘箱中加熱3-4小時(shí)，以析出氫原子。12.9級(jí)緊固件要求在電鍍后4小時(shí)內(nèi)進(jìn)行去氫處理，溫度控制在190-220℃，時(shí)間至少8-10小時(shí)。鍍鋅層需在4小時(shí)內(nèi)入爐，鋅鎳合金鍍層可降低氫脆風(fēng)險(xiǎn)。

12.9級(jí)緊固件的檢測(cè)項(xiàng)目在8.8級(jí)和10.9級(jí)基礎(chǔ)上增加了多項(xiàng)高等級(jí)檢測(cè)要求，特別是針對(duì)氫脆、延遲斷裂和摩擦系數(shù)控制等方面的專(zhuān)項(xiàng)檢測(cè)。這些檢測(cè)項(xiàng)目確保了12.9級(jí)緊固件在關(guān)鍵部位的安全可靠性，為超高強(qiáng)度工程應(yīng)用提供了質(zhì)量保障。

五、檢測(cè)標(biāo)準(zhǔn)依據(jù)與性能要求差異

不同強(qiáng)度等級(jí)緊固件的檢測(cè)標(biāo)準(zhǔn)依據(jù)和性能要求存在系統(tǒng)性差異，這些差異反映了不同等級(jí)緊固件在材料、工藝和應(yīng)用要求上的不同。通過(guò)橫向?qū)Ρ确治觯梢愿逦乩斫馊齻€(gè)等級(jí)緊固件檢測(cè)項(xiàng)目的梯度性和邏輯性。

標(biāo)準(zhǔn)體系差異

8.8級(jí)、10.9級(jí)和12.9級(jí)緊固件的檢測(cè)標(biāo)準(zhǔn)依據(jù)形成了完整的標(biāo)準(zhǔn)體系，其中國(guó)際標(biāo)準(zhǔn)ISO 898-1:2013《碳鋼和合金鋼制緊固件的機(jī)械性能》是基礎(chǔ)性標(biāo)準(zhǔn)，規(guī)定了各等級(jí)緊固件的基本力學(xué)性能要求。在此基礎(chǔ)上，各國(guó)制定了相應(yīng)的國(guó)家標(biāo)準(zhǔn)，如中國(guó)的GB/T 3098.1-2010、美國(guó)的ASTM F568/F568M-22、德國(guó)的DIN EN 20898-1等。這些標(biāo)準(zhǔn)在基本要求上保持一致，但在細(xì)節(jié)要求和測(cè)試方法上存在一定差異。

GB/T 3098.1-2010是中國(guó)針對(duì)緊固件機(jī)械性能的核心標(biāo)準(zhǔn)，它等同采用ISO 898-1:2013，規(guī)定了碳鋼和合金鋼制螺栓、螺釘和螺柱的機(jī)械性能要求。該標(biāo)準(zhǔn)將緊固件分為多個(gè)性能等級(jí)，其中8.8級(jí)、10.9級(jí)和12.9級(jí)是常用的三個(gè)高強(qiáng)度等級(jí)。標(biāo)準(zhǔn)中詳細(xì)規(guī)定了各等級(jí)的抗拉強(qiáng)度、屈服強(qiáng)度、斷后伸長(zhǎng)率、硬度等力學(xué)性能要求，以及相應(yīng)的試驗(yàn)方法。

ASTM F568/F568M-22是美國(guó)材料與試驗(yàn)協(xié)會(huì)制定的標(biāo)準(zhǔn)，涵蓋了碳鋼和合金鋼外螺紋緊固件的機(jī)械性能、材料要求及測(cè)試方法。該標(biāo)準(zhǔn)涵蓋4.6、4.8、5.8、8.8、9.8、10.9、12.9七個(gè)基礎(chǔ)性能等級(jí)，以及8.8.3、10.9.3兩個(gè)耐候鋼等級(jí)。其核心技術(shù)要求與國(guó)際標(biāo)準(zhǔn)ISO 898-1基本一致，但在尺寸范圍（ISO僅覆蓋至M36）和耐候鋼等級(jí)（ISO未包含8.8.3和10.9.3）上存在差異。

DIN EN 20898-1是德國(guó)標(biāo)準(zhǔn)，其技術(shù)要求與ISO 898-1高度一致，但在測(cè)試方法和驗(yàn)收規(guī)則上有一些特殊要求。例如，對(duì)于12.9級(jí)緊固件，DIN標(biāo)準(zhǔn)要求更嚴(yán)格的氫脆測(cè)試和表面質(zhì)量控制。

下表對(duì)比了三個(gè)主要標(biāo)準(zhǔn)對(duì)不同強(qiáng)度等級(jí)緊固件的適用范圍：

性能參數(shù)梯度

三個(gè)強(qiáng)度等級(jí)緊固件的性能參數(shù)呈現(xiàn)出明顯的梯度性，這種梯度性不僅體現(xiàn)在抗拉強(qiáng)度和屈服強(qiáng)度上，還反映在硬度、沖擊韌性、斷后伸長(zhǎng)率等多個(gè)方面。這種梯度性是由材料成分、熱處理工藝和最終應(yīng)用要求共同決定的。

抗拉強(qiáng)度是區(qū)分三個(gè)等級(jí)的最基本參數(shù)，8.8級(jí)為≥800MPa，10.9級(jí)為≥1000MPa，12.9級(jí)為≥1200MPa，每提高一個(gè)等級(jí)，抗拉強(qiáng)度增加200MPa。這種梯度性反映了材料強(qiáng)度的逐步提升，8.8級(jí)通常采用中碳鋼（如45鋼），10.9級(jí)采用中碳合金鋼（如35CrMo），12.9級(jí)則必須使用高強(qiáng)度合金鋼（如SCM435、42CrMo）。微信搜索公眾號(hào)：佑工緊固件    緊固件知識(shí)全知道

屈服強(qiáng)度同樣呈現(xiàn)梯度性，8.8級(jí)為≥640MPa，10.9級(jí)為≥900MPa，12.9級(jí)為≥1080MPa。值得注意的是，從8.8級(jí)到10.9級(jí)，屈服強(qiáng)度提高了260MPa，而從10.9級(jí)到12.9級(jí)僅提高了180MPa，這反映了材料強(qiáng)度提升的邊際效應(yīng)遞減規(guī)律。

硬度是另一個(gè)呈現(xiàn)梯度性的參數(shù)，8.8級(jí)為HRC 22-32（HV 220-320），10.9級(jí)為HRC 32-39（HV 320-380），12.9級(jí)為HRC 39-44（HV 380-440）。硬度的梯度性反映了熱處理工藝的逐步嚴(yán)格化，8.8級(jí)采用常規(guī)淬火+回火，10.9級(jí)需要更精確的溫度控制，12.9級(jí)則必須采用多段熱處理工藝。

沖擊韌性在8.8級(jí)緊固件中通常沒(méi)有要求，但在10.9級(jí)和12.9級(jí)中則有明確規(guī)定，兩個(gè)等級(jí)都要求夏比V型缺口沖擊功≥27J。這反映了高強(qiáng)度緊固件對(duì)韌性的特殊要求，因?yàn)楦邚?qiáng)度材料往往伴隨韌性降低的風(fēng)險(xiǎn)。

斷后伸長(zhǎng)率呈現(xiàn)反向梯度性，8.8級(jí)為≥12%，10.9級(jí)為≥9%，12.9級(jí)為≥8%。這反映了材料強(qiáng)度與塑性的平衡關(guān)系，隨著強(qiáng)度等級(jí)的提高，材料的塑性逐漸降低，這是材料科學(xué)的基本規(guī)律。

合格判定差異

三個(gè)強(qiáng)度等級(jí)緊固件的合格判定規(guī)則也存在系統(tǒng)性差異，這些差異主要體現(xiàn)在檢測(cè)項(xiàng)目的數(shù)量、合格標(biāo)準(zhǔn)的嚴(yán)格程度以及不合格項(xiàng)的處理方式上。

檢測(cè)項(xiàng)目數(shù)量呈現(xiàn)梯度性，8.8級(jí)緊固件通常進(jìn)行6-8項(xiàng)基本檢測(cè)（包括抗拉強(qiáng)度、硬度、尺寸精度等），10.9級(jí)增加到10-12項(xiàng)（增加了楔負(fù)載試驗(yàn)、保證載荷試驗(yàn)等），12.9級(jí)則達(dá)到15-18項(xiàng)（增加了氫脆檢測(cè)、延遲斷裂測(cè)試、摩擦系數(shù)控制等）。這種梯度性反映了質(zhì)量控制要求的逐步提高。

合格標(biāo)準(zhǔn)的嚴(yán)格程度也呈現(xiàn)梯度性。以硬度為例，8.8級(jí)的允許偏差為±20HV，10.9級(jí)為±15HV，12.9級(jí)為±10HV。以螺紋精度為例，8.8級(jí)采用6g公差，10.9級(jí)采用更嚴(yán)格的6g公差但公差帶更窄，12.9級(jí)則可能要求6g公差并增加圓度檢測(cè)。

不合格項(xiàng)的處理方式也存在差異。8.9級(jí)緊固件中，非關(guān)鍵項(xiàng)目（如外觀質(zhì)量）的不合格可以通過(guò)返工處理；10.9級(jí)緊固件中，力學(xué)性能項(xiàng)目不合格必須整批報(bào)廢；12.9級(jí)緊固件中，任何一項(xiàng)不合格都必須整批報(bào)廢，且需要進(jìn)行根本原因分析。這種差異反映了不同等級(jí)緊固件在應(yīng)用中的重要性和風(fēng)險(xiǎn)等級(jí)。

通過(guò)對(duì)比分析可以看出，三個(gè)強(qiáng)度等級(jí)緊固件的檢測(cè)標(biāo)準(zhǔn)依據(jù)和性能要求形成了完整的梯度體系，這種體系既反映了材料科學(xué)的基本規(guī)律，也滿足了不同工程應(yīng)用的實(shí)際需求。理解這種梯度性，有助于更好地選擇和使用不同等級(jí)的緊固件，確保工程結(jié)構(gòu)的安全性和可靠性。

六、檢測(cè)應(yīng)用建議與注意事項(xiàng)

不同強(qiáng)度等級(jí)緊固件的檢測(cè)實(shí)踐需要結(jié)合具體應(yīng)用場(chǎng)景和工程要求進(jìn)行合理規(guī)劃。本節(jié)提供針對(duì)8.8級(jí)、10.9級(jí)和12.9級(jí)緊固件的檢測(cè)應(yīng)用建議，并強(qiáng)調(diào)在實(shí)際操作中需要注意的關(guān)鍵事項(xiàng)，以幫助技術(shù)人員、質(zhì)量管理人員和采購(gòu)人員做出科學(xué)合理的檢測(cè)決策。

檢測(cè)項(xiàng)目選擇原則

檢測(cè)項(xiàng)目選擇應(yīng)基于緊固件強(qiáng)度等級(jí)、應(yīng)用場(chǎng)景和風(fēng)險(xiǎn)等級(jí)進(jìn)行綜合評(píng)估。不同強(qiáng)度等級(jí)的緊固件具有不同的風(fēng)險(xiǎn)特征和應(yīng)用要求，因此檢測(cè)項(xiàng)目應(yīng)有所側(cè)重。

8.8級(jí)緊固件主要用于一般機(jī)械結(jié)構(gòu)，風(fēng)險(xiǎn)相對(duì)較低，檢測(cè)項(xiàng)目應(yīng)以基礎(chǔ)性項(xiàng)目為主。建議必檢項(xiàng)目包括：抗拉強(qiáng)度、硬度、尺寸精度（特別是螺紋精度）和表面處理質(zhì)量。對(duì)于關(guān)鍵部位使用的8.8級(jí)緊固件，可增加保證載荷試驗(yàn)，但通常不需要進(jìn)行楔負(fù)載試驗(yàn)和沖擊韌性測(cè)試。檢測(cè)頻率可按批次進(jìn)行，每批至少檢測(cè)5件，批量大于5000件時(shí)適當(dāng)增加抽樣數(shù)量。

10.9級(jí)緊固件用于橋梁主梁、風(fēng)電塔筒等高強(qiáng)度連接場(chǎng)合，風(fēng)險(xiǎn)等級(jí)中等，檢測(cè)項(xiàng)目應(yīng)更為全面。建議必檢項(xiàng)目包括：8.8級(jí)所有項(xiàng)目，外加楔負(fù)載試驗(yàn)、保證載荷試驗(yàn)和沖擊韌性測(cè)試。對(duì)于在腐蝕環(huán)境或動(dòng)載荷條件下使用的10.9級(jí)緊固件，還應(yīng)增加鹽霧腐蝕試驗(yàn)和疲勞試驗(yàn)。檢測(cè)頻率應(yīng)比8.8級(jí)更嚴(yán)格，建議每批至少檢測(cè)8件，且應(yīng)包含不同生產(chǎn)時(shí)段的樣品。

12.9級(jí)緊固件用于航空發(fā)動(dòng)機(jī)、精密重型機(jī)械等關(guān)鍵部位，風(fēng)險(xiǎn)等級(jí)高，檢測(cè)項(xiàng)目必須全面且嚴(yán)格。建議必檢項(xiàng)目包括：10.9級(jí)所有項(xiàng)目，外加氫脆檢測(cè)（持續(xù)載荷試驗(yàn)）、延遲斷裂測(cè)試和摩擦系數(shù)控制。對(duì)于在特殊環(huán)境（如高溫、低溫、腐蝕環(huán)境）下使用的12.9級(jí)緊固件，還應(yīng)增加相應(yīng)的環(huán)境適應(yīng)性試驗(yàn)。檢測(cè)頻率應(yīng)最為嚴(yán)格，建議每批至少檢測(cè)10件，且應(yīng)包含不同爐號(hào)和不同熱處理批次的樣品。

檢測(cè)時(shí)機(jī)與流程控制

檢測(cè)時(shí)機(jī)的選擇對(duì)檢測(cè)結(jié)果的有效性具有重要影響。不同強(qiáng)度等級(jí)緊固件的檢測(cè)時(shí)機(jī)應(yīng)根據(jù)其制造工藝特點(diǎn)和質(zhì)量控制要求進(jìn)行合理安排。

8.8級(jí)緊固件的檢測(cè)時(shí)機(jī)相對(duì)靈活，可在最終熱處理后、表面處理前或表面處理后進(jìn)行。但建議在表面處理前完成力學(xué)性能檢測(cè)，以避免表面處理對(duì)檢測(cè)結(jié)果的影響。檢測(cè)流程應(yīng)遵循"先外觀檢查，再尺寸檢測(cè)，最后力學(xué)性能檢測(cè)"的順序，確保不合格產(chǎn)品不進(jìn)入下一道工序。

10.9級(jí)緊固件的檢測(cè)時(shí)機(jī)需要更嚴(yán)格控制，特別是熱處理后的檢測(cè)應(yīng)在規(guī)定時(shí)間內(nèi)完成（通常不超過(guò)24小時(shí)），以防止時(shí)效變化影響性能。表面處理后的檢測(cè)應(yīng)在處理完成并充分冷卻后進(jìn)行，避免溫度影響。檢測(cè)流程中應(yīng)增加中間檢測(cè)環(huán)節(jié)，如熱處理后立即進(jìn)行硬度檢測(cè)，表面處理前進(jìn)行尺寸復(fù)檢等。

12.9級(jí)緊固件的檢測(cè)時(shí)機(jī)最為嚴(yán)格，必須遵循"過(guò)程控制+最終檢驗(yàn)"的雙重原則。熱處理后應(yīng)在4小時(shí)內(nèi)完成硬度檢測(cè)，電鍍后應(yīng)在4小時(shí)內(nèi)開(kāi)始去氫處理，去氫處理完成后應(yīng)在24小時(shí)內(nèi)進(jìn)行氫脆檢測(cè)。檢測(cè)流程中應(yīng)設(shè)置多個(gè)質(zhì)量控制點(diǎn)，如原材料入廠檢驗(yàn)、熱處理后檢測(cè)、表面處理后檢測(cè)和最終成品檢驗(yàn)等。

常見(jiàn)誤區(qū)與風(fēng)險(xiǎn)防范

在緊固件檢測(cè)實(shí)踐中存在一些常見(jiàn)誤區(qū)，這些誤區(qū)可能導(dǎo)致質(zhì)量風(fēng)險(xiǎn)或資源浪費(fèi)。針對(duì)不同強(qiáng)度等級(jí)緊固件的特點(diǎn)，應(yīng)特別注意以下誤區(qū)和風(fēng)險(xiǎn)防范措施。

誤區(qū)一：忽視強(qiáng)度等級(jí)對(duì)檢測(cè)項(xiàng)目的差異化要求。有些企業(yè)對(duì)所有等級(jí)緊固件采用相同的檢測(cè)項(xiàng)目清單，這可能導(dǎo)致高等級(jí)緊固件的關(guān)鍵風(fēng)險(xiǎn)未被檢測(cè)。風(fēng)險(xiǎn)防范：建立分等級(jí)的檢測(cè)項(xiàng)目清單，確保每個(gè)等級(jí)的關(guān)鍵風(fēng)險(xiǎn)都得到有效檢測(cè)。

誤區(qū)二：過(guò)度依賴硬度檢測(cè)替代力學(xué)性能測(cè)試。硬度與強(qiáng)度存在相關(guān)性，但不能完全替代力學(xué)性能測(cè)試，特別是對(duì)于12.9級(jí)緊固件。風(fēng)險(xiǎn)防范：硬度檢測(cè)作為快速篩查手段，但必須配合完整的力學(xué)性能測(cè)試，特別是抗拉強(qiáng)度和屈服強(qiáng)度測(cè)試。

誤區(qū)三：忽視氫脆風(fēng)險(xiǎn)對(duì)高強(qiáng)度緊固件的影響。10.9級(jí)和12.9級(jí)緊固件對(duì)氫脆極為敏感，但有些企業(yè)未進(jìn)行氫脆檢測(cè)或去氫處理不充分。風(fēng)險(xiǎn)防范：嚴(yán)格執(zhí)行氫脆檢測(cè)程序，確保電鍍后及時(shí)進(jìn)行充分去氫處理（190-220℃×8-10小時(shí)）。

誤區(qū)四：檢測(cè)頻率與風(fēng)險(xiǎn)等級(jí)不匹配。有些企業(yè)對(duì)高風(fēng)險(xiǎn)的12.9級(jí)緊固件采用與8.8級(jí)相同的檢測(cè)頻率，這可能導(dǎo)致質(zhì)量問(wèn)題無(wú)法及時(shí)發(fā)現(xiàn)。風(fēng)險(xiǎn)防范：根據(jù)風(fēng)險(xiǎn)等級(jí)調(diào)整檢測(cè)頻率，12.9級(jí)緊固件的檢測(cè)頻率應(yīng)顯著高于8.8級(jí)。

誤區(qū)五：忽視檢測(cè)環(huán)境對(duì)結(jié)果的影響。溫度、濕度等環(huán)境因素可能影響某些檢測(cè)項(xiàng)目的結(jié)果，特別是沖擊韌性測(cè)試和摩擦系數(shù)測(cè)試。風(fēng)險(xiǎn)防范：控制檢測(cè)環(huán)境溫度在10-35℃范圍內(nèi)，相對(duì)濕度不超過(guò)80%，確保檢測(cè)結(jié)果的準(zhǔn)確性和可比性。

通過(guò)科學(xué)合理的檢測(cè)項(xiàng)目選擇、嚴(yán)格的檢測(cè)時(shí)機(jī)控制和有效的風(fēng)險(xiǎn)防范措施，可以確保不同強(qiáng)度等級(jí)緊固件的質(zhì)量得到有效控制，為工程結(jié)構(gòu)的安全性和可靠性提供有力保障。

掃描識(shí)別下方二維碼聯(lián)系佑工緊固件：

掃描識(shí)別下方二維碼關(guān)注公眾號(hào)-佑工緊固件：
